安徽盈凱環境工程有限公司

伸縮式移動噴漆房 (3)

伸縮式移動噴漆房 (3)

產品詳情

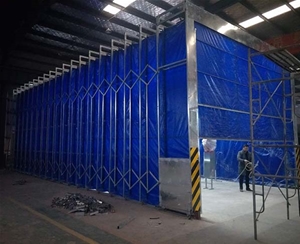

伸縮移動式噴漆房

伸縮式噴漆室主要是為了解決重型工件移動困難,節約占地面積而研發的噴漆室,該設備工作時首先啟動伸縮室后移,然后采用行車或臺車把工件運輸至工作位置, 啟動移動伸縮室伸展到位,然后啟動噴漆室排風機開始工作,噴漆室排風系統為后置式,為橫向抽風式噴漆室,根據噴漆室設計要求計算,當排風機啟動后,室內橫 向送風風速以0.45~0.5m/s的速度計算風量。
室體采用型鋼做骨架,美觀大方。全室鋼構采用噴砂、噴漆處理,以達到噴漆室的長效防腐。
當大型工件由車間內行車吊運到涂裝作業區后,伸縮棚在電機驅動下前移,到達預定位置后行程開關發出信號,驅動電機停止運行。然后開啟照明及通風風機,進行 噴漆作業。噴漆完工后,關閉風機及照明系統,啟動伸縮棚電機,伸縮棚后移,到達后退限位置后行程開關發出信號,電機停止移動,將現場清理整齊。
設備組成及結構特點
本噴漆間工藝設備由伸縮室體、送風系統(自然進風)、漆霧處理系統、有機溶劑處理系統、排風系統、有機溶劑濃度檢測報警系統、照明系統、電氣控制系統等組成。

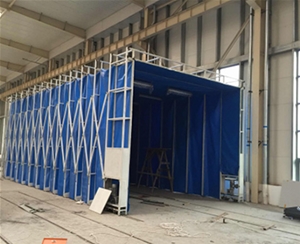

整個伸縮棚由以下幾部分構成:門框架、帆布支撐網、剪式伸縮機構、阻燃PVC帆布、驅動機構等部分組成。
門框架采用工業型材制成,是驅動電機直接帶動的部分,整個伸縮機構穩定運動的關鍵所在。大門框架上設置有開關按鈕并行程開關,用以自動控制大門的伸縮。
除去門框,其余部位就是帆布支撐網,是阻燃帆布安裝連接的骨架,由多組型材骨架構成,并通過剪式伸縮機構將整個相對獨立的骨架連接在一起,形成一個穩定的整體。

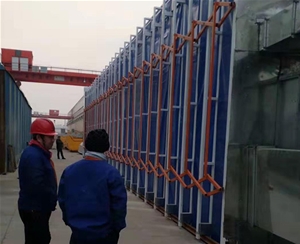

在每?jī)蓚€(gè)帆布支撐網之間,采用剪式伸縮機構相連,其結構尺寸決定了伸縮量,同時為了保證上下都能同時實現伸縮動作,在每側上下各布置一套剪式伸縮機構,兩者之間通過連桿形成一個同步運動機構。

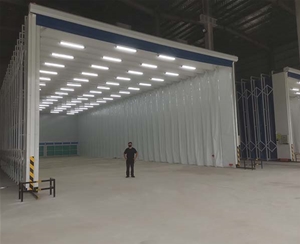

在整個網架之間采用工業阻燃PVC帆布,這是形成相對封閉作業間的“墻板”,也是保證空氣有序流動的“房體”。安裝時每?jī)蓚€(gè)支撐網采用一塊工業帆布。
在噴漆室的大門上安驅動部分。驅動部分采用減速電機,傳動到多節長軸上,再由長軸兩端鏈輪同步傳動到兩側主動輪上。整個驅動前進、后退采用三級保護:雙向兩級行程保護軌道終端設置限位車擋;門柱兩邊有控制盒,操作方便;噴室頂部設有運行警示燈。
噴漆間送風系統采用離心風機送風,冬季送風溫度12-20℃。
